無局放試驗變壓器（充氣式）體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)
潔凈，無油污，勿需維護
不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。
一、產品概述：

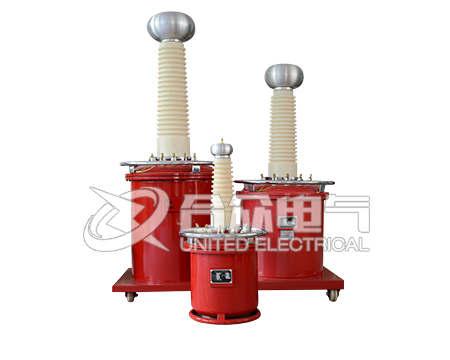

YDQW無局放試驗變壓器（充氣式），我公司經過多年的努力，研究成功的充氣式無局放輕型試驗變壓器，本系列無局放試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%-60%(視電壓及容量等級而定)，而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。執行標準：DL/T474.4-2006,DL/T848.2-2002
產品別名： 局放試驗變壓器、無局放試驗變壓器（充氣式）、局部放電工頻試驗變壓器、局放高壓試驗變壓器、局放高壓試驗裝置、高壓試驗變壓器、輕型試驗變壓器、五局放試驗變壓器，充氣試驗變壓器、干式試驗變壓器。
二、產品特點：
1、無局放試驗變壓器（充氣式）體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)
2、潔凈，無油污，勿需維護
3、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗
4、額定電壓下局放量小于3pc。
|
規格YDQ |
容量 KVA |
低壓側 |
高壓側 |
測量 變比 |
溫升℃ |
阻抗 電壓 ％ |
空載電流 ％ |
重量 kg |
外形尺寸 長Х寬Х高 mmХmmХmm |
|
||
|
電壓 V |
電流 A |
電壓KV |
電流 mA |
|||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500:1 |
50 |
10 |
<4 |
30 |
200Х275Х640 |
|
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500:1 |
50 |
10 |
<4 |
35 |
240Х300Х690 |
|
|
6/50 |
6 |
200 |
30 |
50 |
120 |
500:1 |
50 |
10 |
<4 |
40 |
250Х355Х710 |
|
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500:1 |
50 |
10 |
<4 |
60 |
260Х375Х750 |
|
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500:1 |
50 |
8 |
<4 |
70 |
270Х420Х800 |
|
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500:1 |
50 |
8 |
<4 |
85 |
285Х440Х820 |
|
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500:1 |
50 |
8 |
<4 |
100 |
295Х386Х840 |
|
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500:1 |
50 |
8 |
<4 |
120 |
320Х416Х910 |
|
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000:1 |
50 |
10 |
<4 |
65 |
350Х475Х1300 |
|
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000:1 |
50 |
8 |
<4 |
85 |
510Х390Х1320 |
|
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000:1 |
50 |
8 |
<4 |
100 |
540Х400Х1340 |
|
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000:1 |
50 |
8 |
<4 |
110 |
560Х410Х1360 |
|
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000:1 |
50 |
8 |
<4 |
125 |
600Х460Х1410 |
|
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500:1 |
50 |
10 |
<4 |
90 |
265Х380Х1750 |
|
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500:1 |
50 |
8 |
<4 |
100 |
510Х390Х1800 |
|
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500:1 |
50 |
8 |
<4 |
110 |
540Х415Х1800 |
|
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500:1 |
50 |
8 |
<4 |
125 |
560Х430Х1800 |
|
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500:1 |
50 |
8 |
<4 |
140 |
600Х450Х1800 |
|
|
20/200 |
20 |
400 |
50 |
200 |
100 |
2000:1 |
50 |
8 |
<4 |
140 |
600Х600Х1900 |
|
|
30/200 |
30 |
400 |
75 |
200 |
150 |
2000:1 |
50 |
8 |
<4 |
160 |
700Х700Х1900 |
|
|
50/200 |
50 |
400 |
125 |
200 |
250 |
2000:1 |
50 |
8 |
<4 |
200 |
750Х750Х2000 |
|
|
50/300 |
50 |
400 |
125 |
300 |
166 |
3000:1 |
50 |
8 |
<4 |
230 |
750Х750Х2300 |
|
|
100/300 |
100 |
400 |
250 |
300 |
333 |
3000:1 |
55 |
8 |
<4 |
300 |
850Х850Х2500 |
|
|
200/300 |
200 |
400 |
500 |
300 |
666 |
3000:1 |
55 |
8 |
<4 |
350 |
900Х900Х2600 |
|
|
300/300 |
300 |
400 |
750 |
300 |
1000 |
3000:1 |
55 |
8 |
<4 |
420 |
950Х950Х2700 |
|
|
名稱 |
數量 |
單位 |
|
局放變壓器 |
1 |
臺 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
