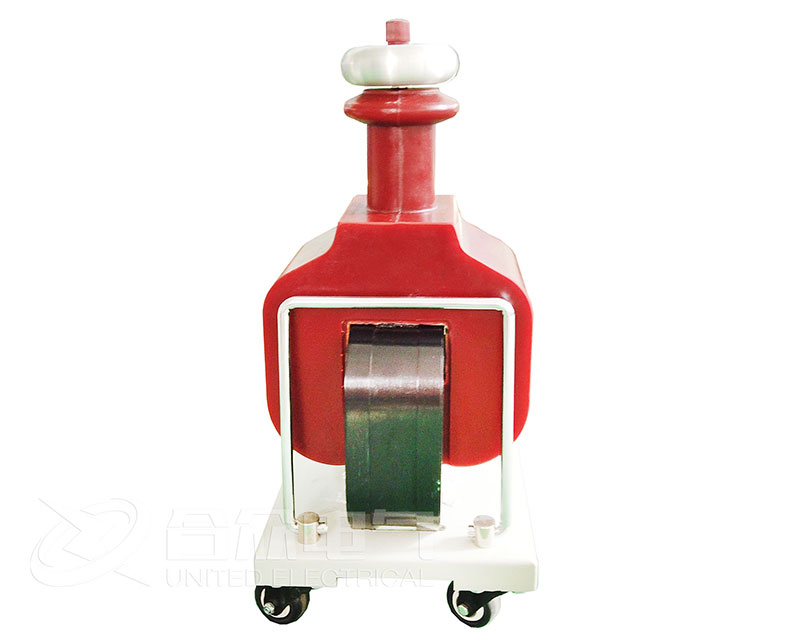

干式試驗變壓器選型的核心在于確保試驗變壓器能夠安全、可靠、準確地完成預定的高壓試驗任務。主要依據以下步驟和參數進行選擇：

1. 確定試驗電壓 (U)

最大工作電壓 (Um)： 了解被測試設備（如電纜、開關、變壓器等）的額定電壓和最高工作電壓。

試驗電壓標準： 根據國家或行業標準（如GB, IEC, IEEE等）確定需要施加的試驗電壓。常見的試驗包括：

工頻耐壓試驗： 考核設備的絕緣強度。試驗電壓通常是額定電壓的2-3倍甚至更高。

交流耐壓試驗： 與工頻耐壓類似，是考核絕緣性能的主要手段。

選型原則： 試驗變壓器的額定輸出電壓必須 大于或等于 標準規定的最高試驗電壓。建議留有10%-20%的余量，以應對未來可能的需求或電壓波動。

計算公式： U選型 ≥ U試驗 × (1.1 ~ 1.2)

2. 確定試驗容量 (P)

容量是選型中最關鍵的參數，它決定了變壓器能否提供足夠的電流來維持試驗電壓。

被試品的電容電流 (Ic)： 對于容性負載（如電纜、長線路、GIS等），這是主要的電流消耗。

Ic = ω × Cx × U試驗 （其中 ω=2πf, Cx為被試品電容量）

如果不知道精確的Cx，可以參考同類設備的經驗值或通過測量估算。

泄漏電流 (Ir)： 被試品絕緣介質的泄漏電流，通常遠小于電容電流。

總電流 (I總)： I總 ≈ Ic + Ir

所需容量 (P)： P ≥ U試驗 × I總

估算經驗：

對于小容量設備（如絕緣子、互感器）： 通常選擇 5kVA, 10kVA。

對于中容量設備（如開關柜、短電纜）： 通常選擇 50kVA, 100kVA。

對于大容量設備（如電力變壓器、長距離電纜、GIS）： 需要精確計算電容電流，容量可能達到幾百甚至幾千kVA。

3. 確定電壓和電流的測量方式

低壓側測量： 通過變壓器的變比換算高壓側電壓。成本低，但精度較差，受變壓器勵磁電流和負載影響。

高壓側測量：

內置分壓器： 干式試驗變壓器常將精密電阻分壓器內置在殼體內，直接測量高壓輸出，精度高，是首選方案。

外接分壓器： 外接一個獨立的標準分壓器進行測量，精度最高，常用于計量和校準。

選型建議： 對于要求精確的試驗，應選擇帶有 內置或配套外置分壓器 的試驗變壓器。

4. 考慮工作環境與便攜性

室內/室外使用： 干式變壓器雖然防潮性能較好，但若在潮濕或多塵環境使用，需選擇防護等級更高的型號（如IP54及以上）。

移動性要求： 如果需要頻繁移動，應選擇重量輕、體積小、帶輪子的型號。干式變壓器在便攜性上具有天然優勢。

5. 配套設備的選擇

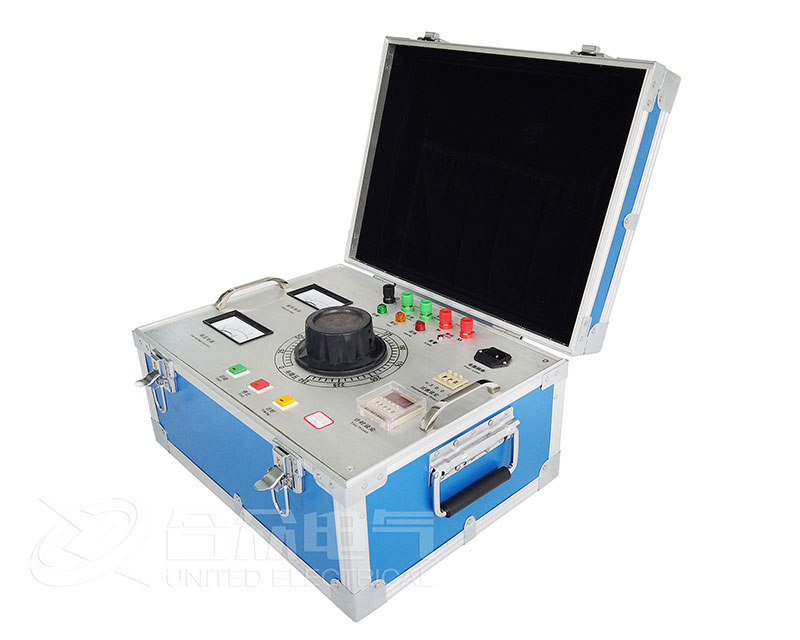

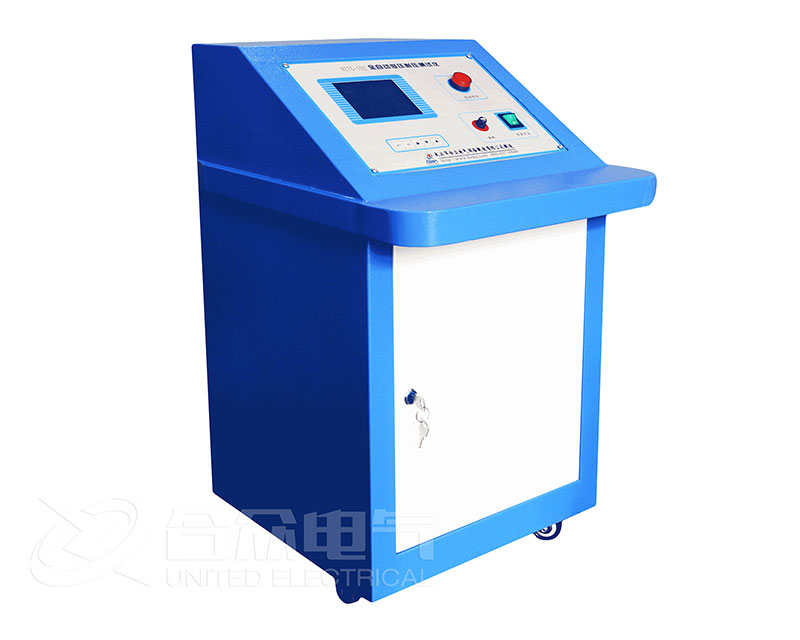

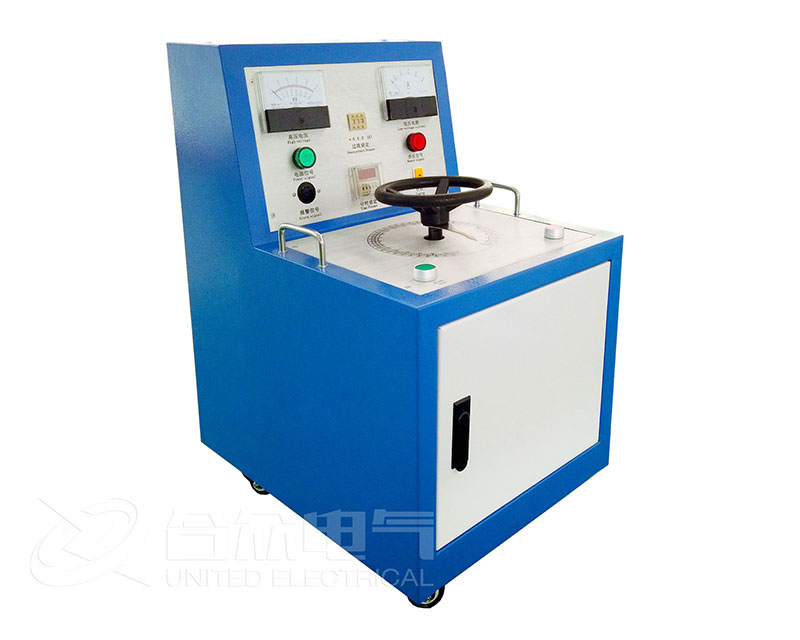

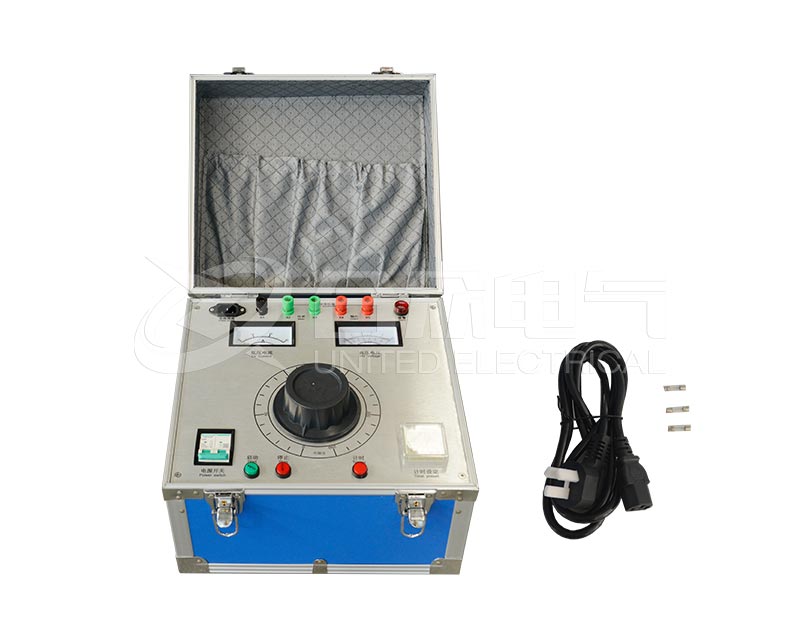

試驗變壓器需要與控制臺（操作箱）配套使用。控制臺的容量和功能必須與變壓器匹配。

容量匹配： 控制臺的輸出容量必須大于或等于試驗變壓器的容量。

功能需求： 控制臺應具備調壓（通常通過自耦調壓器）、測量、過流保護、過壓保護、計時等功能。
