10kV工頻耐壓設備是一種用于對電氣設備進行高壓絕緣強度試驗的專用儀器。

10kV： 指的是其最高輸出交流電壓為10,000伏特（有效值）。這是其核心能力指標。

工頻： 指的是輸出電壓的頻率為50Hz（在中國等國家）或60Hz（在其他一些國家），即與電網的工業頻率相同。

耐壓： 指的是該設備的核心功能——耐電壓測試。

簡單來說，它的作用就是模擬電氣設備在運行中可能遇到的遠超正常工作電壓的過電壓情況（如雷擊、操作過電壓），來檢驗其絕緣是否足夠可靠，確保設備和人身安全。

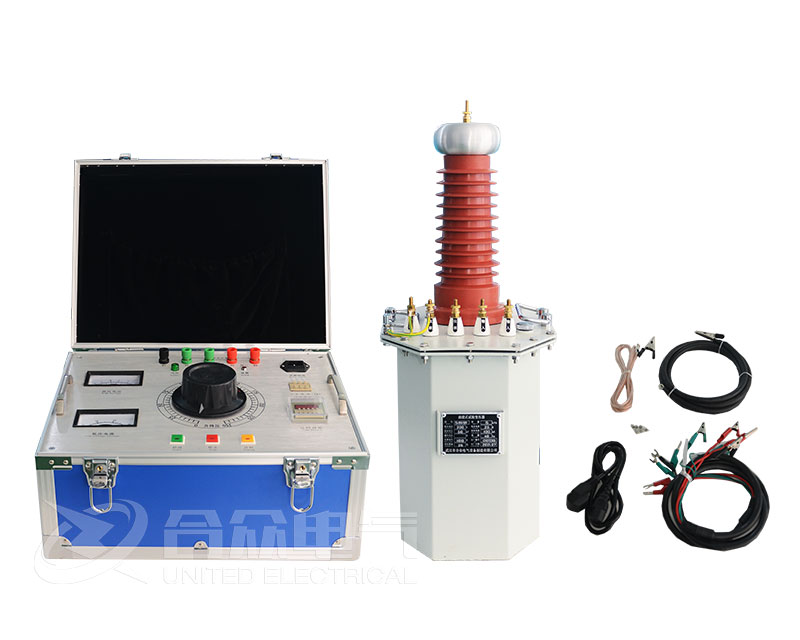

一套10kV工頻耐壓試驗設備主要由以下幾部分組成：

試驗變壓器：

這是設備的核心。它是一個升壓變壓器，將較低的輸入電壓（如220V或380V）升高到最高的10kV輸出電壓。

通常容量在1kVA到10kVA之間，具體取決于被測物的電容量和測試要求。

調壓器：

用于平滑、連續地調節施加到試驗變壓器初級的電壓，從而精確控制次級的高壓輸出。

傳統設備使用自耦調壓器，現代設備則越來越多地采用電子調壓器（通過晶閘管等電力電子器件），可以實現自動控制和更平穩的調壓。

控制箱/操作臺：

是整個設備的“大腦”和指揮中心。

功能包括：

電源開關和控制。

電壓、電流的顯示（數字或指針式）。

過流、過壓、零位啟動等保護功能的設置和執行。

計時功能，用于設定和保持測試電壓的時間。

聲光報警，指示測試狀態（如“測試中”、“合格”、“不合格”）。

高壓測量系統：

用于準確測量施加在被測物上的高壓值。

方法一（低壓測量）：在試驗變壓器低壓側安裝電壓表，通過變壓比（如10000V / 200V = 50倍）來推算高壓值。這種方法簡單，但精度受變壓器誤差影響。

方法二（高壓測量）：直接通過高壓分壓器進行測量，精度更高，是更可靠的方法。

保護電阻：

串聯在高壓輸出回路中。

作用：限制萬一被測物被擊穿時產生的短路電流，保護試驗變壓器和其他設備不被巨大的電流損壞。

主要應用領域

10kV工頻耐壓試驗是電力系統、電氣設備制造和檢修中強制性的預防性試驗項目。

10kV電力電纜： 交接試驗和預防性試驗。

10kV高壓開關柜： 如真空斷路器、隔離開關、母線系統的絕緣測試。

電力變壓器： 對10kV電壓等級的繞組進行測試。

高壓電動機： 定子繞組的絕緣強度測試。

絕緣工具： 如絕緣靴、絕緣手套的周期性安全檢測。

各種高壓電器元件： 如互感器、避雷器等。
