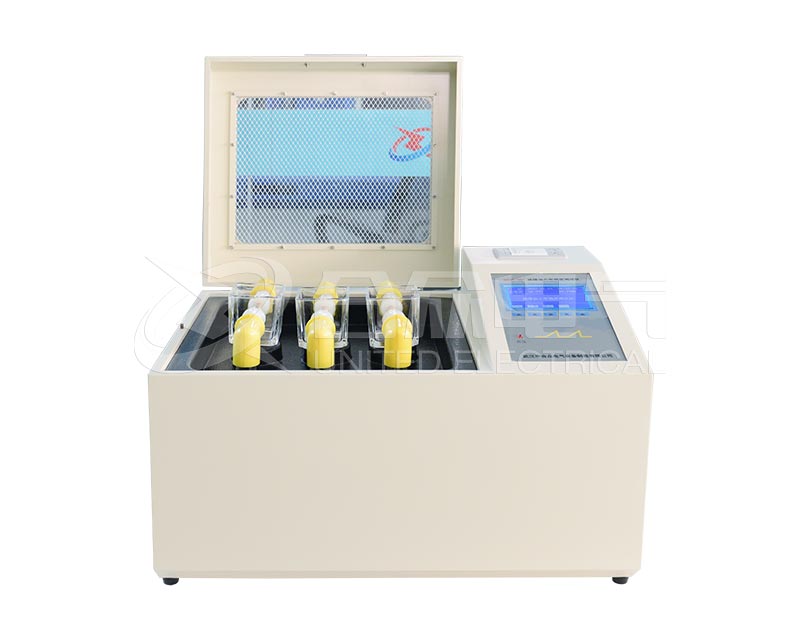

介電強度測試儀，俗稱耐壓測試儀、高壓擊穿試驗儀，是一種用于測量電氣絕緣材料（如塑料、薄膜、陶瓷、絕緣油、電線電纜等）承受高電壓能力的專用儀器。

它的核心目的是確定被測物在發生電擊穿（失效）前所能承受的最高電壓，從而評估其絕緣性能是否滿足安全標準和要求。

操作前準備

人員安全準備

培訓要求：操作員必須經過嚴格培訓，充分了解儀器性能和高壓危險性。

個人防護：穿著絕緣鞋，站在絕緣墊上。建議使用高壓絕緣手套，但需注意手套可能影響操作的靈活性。

精神狀態：精神疲憊或服用藥物后禁止操作。

環境與設備檢查

環境檢查：確保實驗室環境干燥、整潔，無易燃易爆物品。

儀器檢查：

檢查儀器電源線、高壓線是否完好無損。

確認儀器和測試臺可靠接地——這是生命保障線！

檢查測試艙內部是否清潔干燥，有無金屬碎屑等異物。

安全功能自檢：

打開測試艙門，確認儀器高壓輸出自動切斷（門開關聯動保護功能正常）。

按下緊急停止按鈕，確認儀器無法啟動。

樣品準備

根據測試標準（如ASTM D149, IEC 60243）制備樣品，確保樣品清潔、無缺陷。

測量并記錄樣品的厚度（至少測量3點取平均值），因為介電強度通常需要換算成單位厚度下的值（kV/mm）。

選擇合適的電極并安裝到儀器上。

步驟詳解

參數設置

打開電源，預熱儀器（如有要求）。

在控制面板上設置測試參數：

測試模式：選擇“短時升壓”、“耐壓”等。

電壓上限：設置一個略高于預期擊穿電壓的值，以防擊穿后電壓過高損壞儀器。

升壓速率：根據標準要求設置（如500 V/s）。

擊穿電流判據：根據標準和要求設置（如10 mA）。當泄漏電流超過此值時，儀器判定樣品擊穿。

測試時間（耐壓模式）：通常設為60秒。

安裝樣品

確保高壓已關閉，電壓調節旋鈕處于零位。

將樣品平穩地放在下電極之間。

操縱手柄，使上電極平穩下降，與樣品表面良好接觸。避免用力過猛壓壞樣品。

關閉測試艙門。

執行測試

再次確認現場安全，無他人處于危險區域。

按下 “啟動” 或 “測試” 按鈕。

儀器將自動按照設定的程序升壓。

操作員應密切觀察電壓表和電流表的顯示，同時注意聽是否有放電的“滋滋”聲。

測試結束與判斷

情況B：測試通過（耐壓模式）

在規定的測試時間內，樣品未擊穿，泄漏電流始終低于設定值。

儀器到時自動停止，顯示“PASS”或“通過”。

顯示屏上會記錄下?lián)舸╇妷褐怠?

儀器會發出警報，高壓自動切斷，電壓瞬間跌落。

情況A：樣品擊穿

測試后處理

測試完成后，不要立即打開艙門！

首先通過儀器的放電裝置對樣品和高壓端進行自動放電。

手動放電：使用帶有絕緣手柄的放電棒，可靠地接觸高壓電極和地線，進行徹底放電。這是防止觸電的關鍵一步！

放電完畢后，打開艙門，取出樣品。

觀察并記錄擊穿點的形態（如焦痕、孔洞）。

清理電極，為下一次測試做好準備。
