2、完備的全漢化軟件，漢字提示操作，簡單易學。
3、任意存儲、打印局放圖形及數據，自動生成實驗報告。
一、產品概述：

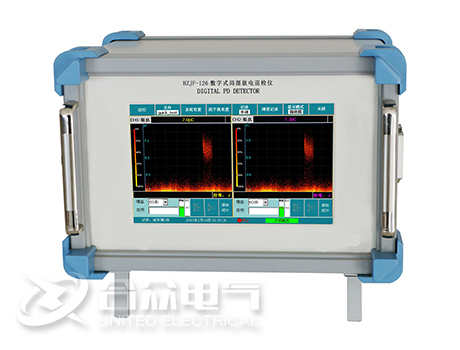

局部放電檢測儀數字式 HZJF-126 局放檢測儀，(以下簡稱為局放儀)是采用全新技術實現的新一代高性能數字化局放測量分析儀器，是傳統模擬局放儀的替代產品。其各種獨創的抗干擾技術使您可以在強干擾環境下進行準確測量；友好的用戶界面和高速采樣刷新速率，具有模擬式局放儀的視覺效果；提供的多種波形分析、記錄手段使您很容易判斷放電的性質；各種試驗數據的自動記錄和處理，能夠很快生成圖文并茂的測試報告；采用雙通道嵌入式系統，TFT觸摸屏，系統穩定可靠，故障率低。系統綜合運用了計算機技術、模擬電子技術、高速信號采集技術和先進的數字信號處理及圖形顯示技術，完成局部放電的自動測量和分析。
局部放電檢測儀數字式 HZJF-126 局放檢測儀，采用WINDOWS系列操作平臺，可以自由選擇橢圓、直線、正弦波顯示，二維、三維圖形分析方式以及頻譜視窗、Q-V-F三維特性窗，可靜態對一周波試驗電壓的局放脈沖詳細測量、觀察、分析。可以進行數字開窗操作，任意相位開窗，單窗、雙窗任選，橢圓360°旋轉，以避免干擾對測量的影響。多通道測量及數字差分技術，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。先進的頻譜分析處理可以有效地降低背景干擾。多路輸入通道，可一次升壓測量試品的六個局放信號（可擴充），可方便地分析局放信號的來源。在全漢字操作平臺下，能方便的進行頻帶選擇、增益變換、頻譜分析以及二維、三維圖形顯示。另外系統還可以打印或保存單幅圖形,保存連續時間的圖形數據,以供分析。
本局放檢測儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC270、國家標準GB7354-2003《局部放電測量》（Partial Discharge measurements）和《電力設備局部放電現場測量導則》DL 417-91標準要求。
產品別名： 局部放電檢測儀、局放儀、放電檢測儀、局部放電測試系統，局放檢測儀，局放測試儀。
二、產品特點：
1、純程控工作方式，局部放電測量、分析更方便。
2、完備的全漢化軟件，漢字提示操作，簡單易學。
3、任意存儲、打印局放圖形及數據，自動生成實驗報告。
4、自由選擇橢圓、直線顯示方式，可靜態對一周波試驗電壓的局部放電脈沖詳細測量、觀測、分析。
5、新穎的二維(Q-φ,N-φ)和三維(Q-φ-T,N-Q-φ)局部放電圖譜顯示，令人耳目一新。信息量更大，區分局放脈沖和干擾脈沖更容易。
6、獨特的條形色柱及數字指示局部放電脈沖峰值。
7、獨具一格的數字開窗技術，可避免干擾對測量的影響。
8、任意相位開窗，單窗、雙窗任選，橢圓360度旋轉。
9、.雙通道測量及數字差分技術，可靈活組成。
|
技術特性 |
|
|
通道數 |
2個電信號接口，一個外同步接口 |
|
采樣率 |
0.5M、1M、2.5M、5M、10M、20M可選 |
|
采樣精度 |
12bit |
|
量程切換 |
60dB、40dB、20dB、0dB、-20dB共5檔 |
|
頻帶范圍 |
20k-100kHz、80k-200kHz、40k-300kHz |
|
本量程非線性誤差 |
5% |
|
量程范圍 |
0.1pC~100000pC |
|
靈敏度 |
0.1pC |
|
可測試品的電容量范圍 |
6pF～250μF |
|
試驗電源頻率范圍 |
50～400Hz |
|
顯示 |
|
|
顯示屏 |
7” TFT真彩色觸摸液晶顯示屏 |
|
分辨率 |
800×480 |
|
存儲 |
|
|
物理存儲 |
256MB DDR2，為運行內存 |
|
SD卡存儲 |
標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據 |
|
接口 |
|
|
RS232 |
用于與PC機同步傳輸接口 |
|
USB |
可外接鼠標鍵盤，以及外接移動存儲設備 |
|
電源模式 |
AC 220V |
|
電信號接口 |
2路BNC接口，用于信號輸入 |
|
SMA接口 |
外同步接口 |
|
SD卡插槽 |
可插入最大支持32G的SD卡 |
|
網口 |
可擴展 |
|
接地鈕 |
外部接地用 |
|
通用說明 |
|
|
CPU |
主頻533MHz |
|
系統 |
WINCE6.0 |
|
使用環境溫度 |
-20℃至45℃ |
|
存儲環境溫度 |
-20℃至60℃ |
|
尺寸 |
長×寬×高：350mm × 245mm × 175mm |
|
重量 |
5.8kg |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
