沖擊高壓試驗的目的

研究電氣設備在運行中遭受雷電過電壓和操作過電壓的作用時的絕緣性能；

許多高壓試驗室中都裝設沖擊電壓發生器，用來產生試驗用的雷電沖擊電壓波和操作沖擊電壓波；

高壓電氣設備在出廠試驗、型式試驗時或大修后都必須進行沖擊高壓試驗。

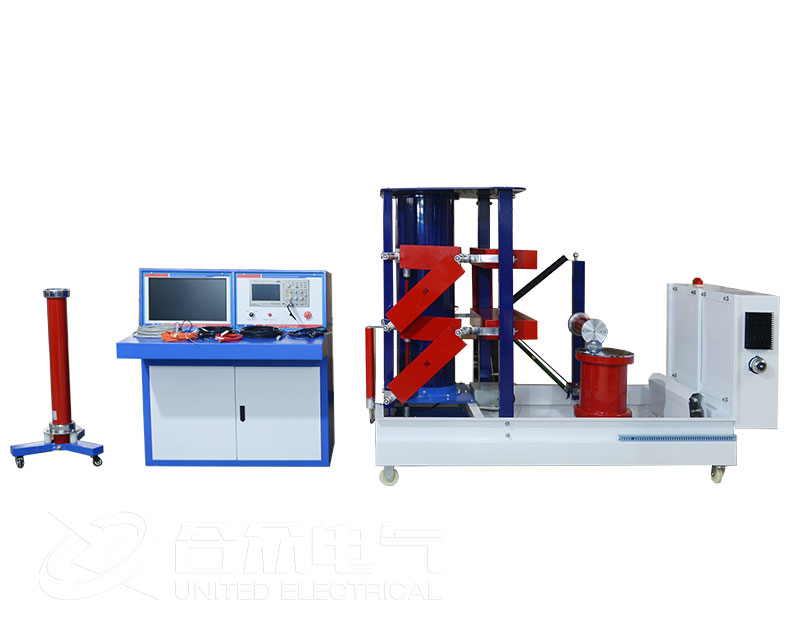

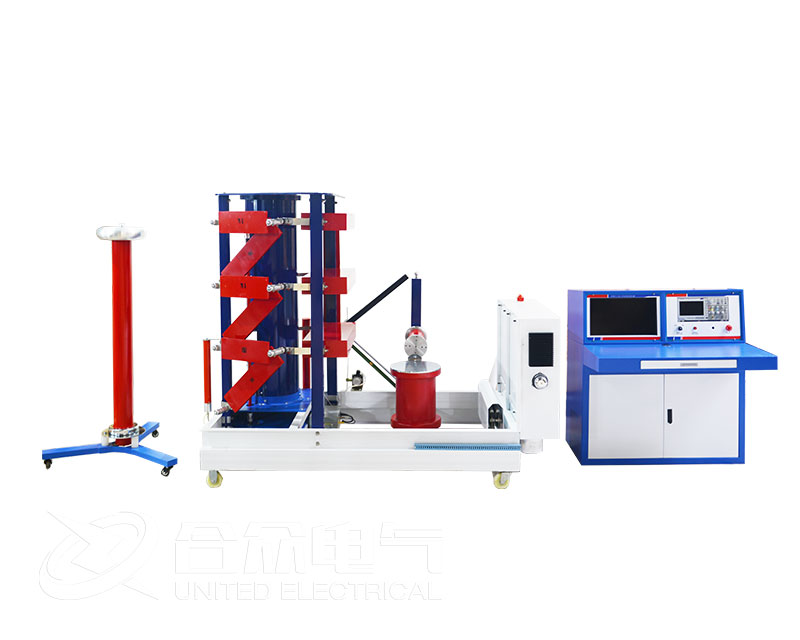

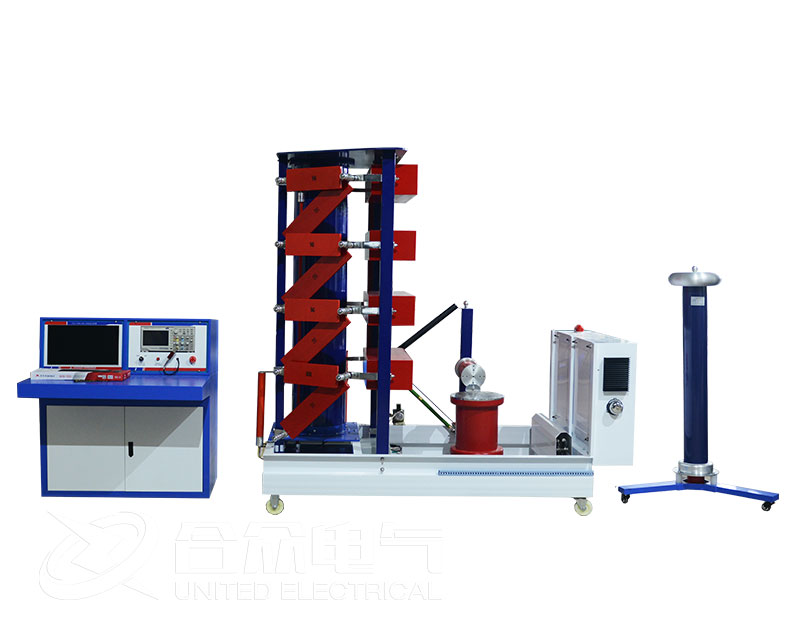

多級沖擊電壓發生器的工作原理

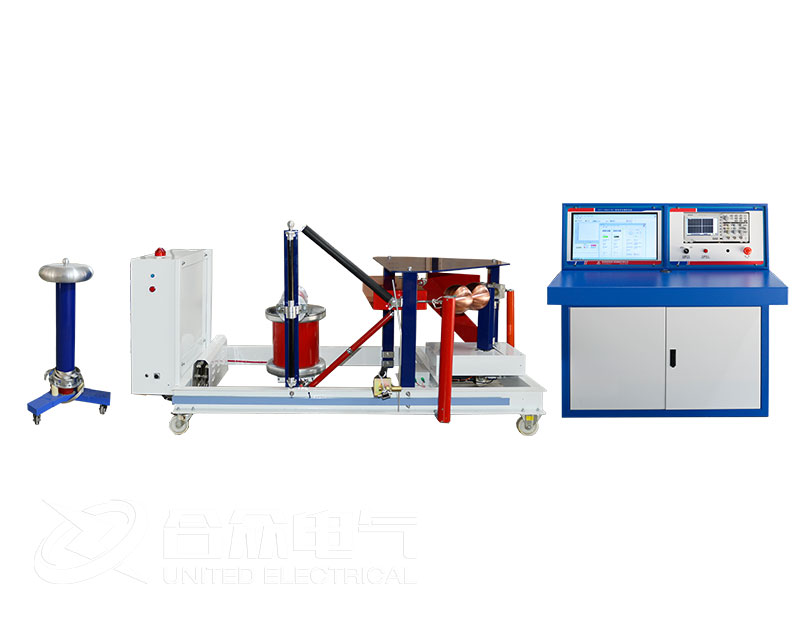

單級沖擊電壓發生器能產生的最高電壓一般不超過200~300kV。

因而采用多級疊加的方法來產生波形和幅值都能滿足需要的沖擊高電壓波。

沖擊電壓發生器的起動方式：

自起動方式：只要將點火球隙F1的極間距離調節到使其擊穿電壓等于所需的充電電壓Uc，當F1上的電壓上升到等于Uc時，F(xiàn)1即自行擊穿，起動整套裝置。

方式二：使各級電容器充電到一個略低于F1擊穿電壓的水平上，處于準備動作的狀態，然后利用點火裝置產生一點火脈沖，送到點火球隙F1中的一個輔助間隙上使之擊穿并引起F1的主間隙擊穿以起動整套裝置。

產生雷電沖擊截波的原理：

試品上并聯一個適當?shù)慕財嚅g隙，讓它在雷電沖擊全波的作用下?lián)舸饔迷谠嚻飞系木褪且粋€截波。

截斷裝置的要求實放電分散性小和能準確控制截斷時間

操作沖擊試驗電壓的產生

國家標準規定：

額定電壓大于220kV的超高壓電氣設備在出廠試驗、型式試驗中，不能象220kV及以下的高壓電氣設備那樣以工頻耐壓試驗來等效取代操作沖擊耐壓試驗。

非周期性雙指數沖擊長波

國家標準規定的標準波形為250/2500應注意一下兩個問題：

為大大拉長波前，又使發生器的利用系數降低不是很多，需采用高效率回路。

計算操作波回路參數時，不能用雷電波時的近似計算法來計算操作波回路參數；要考慮充電電阻R對波形和發生器效率的影響。

絕緣的沖擊高壓試驗方法

電氣設備內絕緣的雷電沖擊耐壓試驗采用三次沖擊法，即對被試品施加三次正極性和三次負極性雷電沖擊試驗電壓。(1.2/50uS全波)。

對變壓器和電抗器類設備的內絕緣，還要進行雷電沖擊截波(1.2/2~5uS)耐壓試驗。

內絕緣沖擊全波耐壓試驗應在被試品上并聯球隙，并將它的放電電壓整定得比試驗電壓高15%~20%。

發現絕緣內的局部損傷或故障，目前用得最多得監測方法是拍攝變壓器中性點處得電流示波圖。

電力系統外絕緣的沖擊高壓試驗通常采用15次沖擊法，若擊穿或閃絡的閃數不超過2次，即可認為改外絕緣試驗合格。
