伏安特性測試結果操作說明：

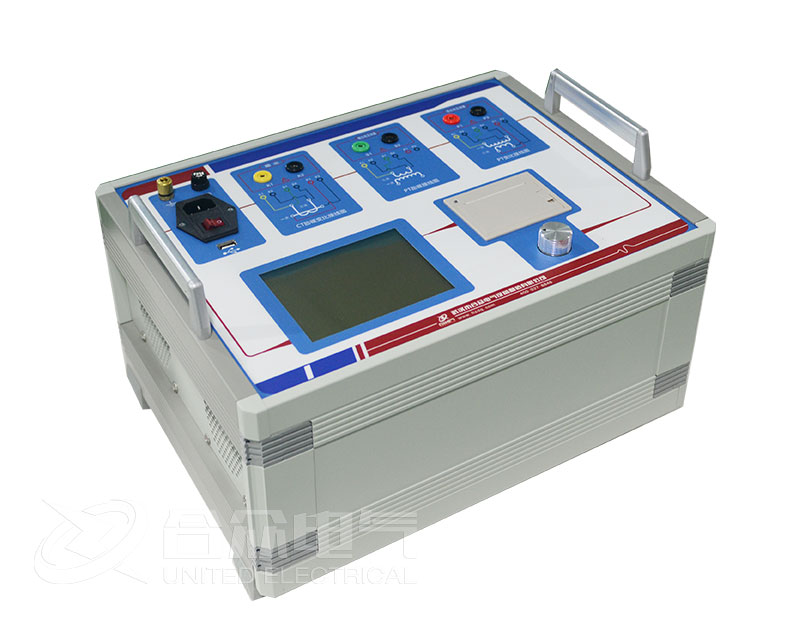

互感器特性綜合測試儀試驗結束后，屏幕顯示出伏安特性測試曲線。該界面上各操作功能如下:

打印：旋轉鼠標將光標移動至“打印”選項，按下旋轉鼠標，選擇確定后，先打印伏安特性曲線，然后打印數據；打印數據互感器特性綜合測試儀自動進行篩選，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提高效率。

保存：旋轉鼠標移動至“保存”選項，按下即可將互感器特性綜合測試儀當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄，并且可在數據查詢菜單中進行查看。

返回：光標移動至此選項，按下即退回上一界面。

數據：將光標移動至“數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表。按下“返回”鍵即退回到伏安特性試驗曲線界面，旋轉鼠標即可實現數據的上下翻。當頁面翻轉不動時，則已到達最后一頁。

誤差曲線：在界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置。選定后計算出的誤差曲線，誤差曲線就是根據互感器二次側的勵磁電流和電壓計算出的電流倍數(M)與允許二次負荷(Z1)之間的對應關系，可參考附錄。

以下四項為誤差曲線計算時的設置項：

ZII：CT二次側阻抗值。

額定電流：CT的二次側額定電流(1A或5A)

5%誤差曲線：自動計算出5%誤差曲線數據并顯示誤差曲線。

10%誤差曲線：自動計算出10%誤差曲線數據并顯示誤差曲線。

誤差曲線界面中有三個選項：

打印：可打印出誤差曲線圖及數據；

數據：可顯示出誤差曲線相關數據，查看方式同伏安特性數據。

返回：可返回上一層菜單。
