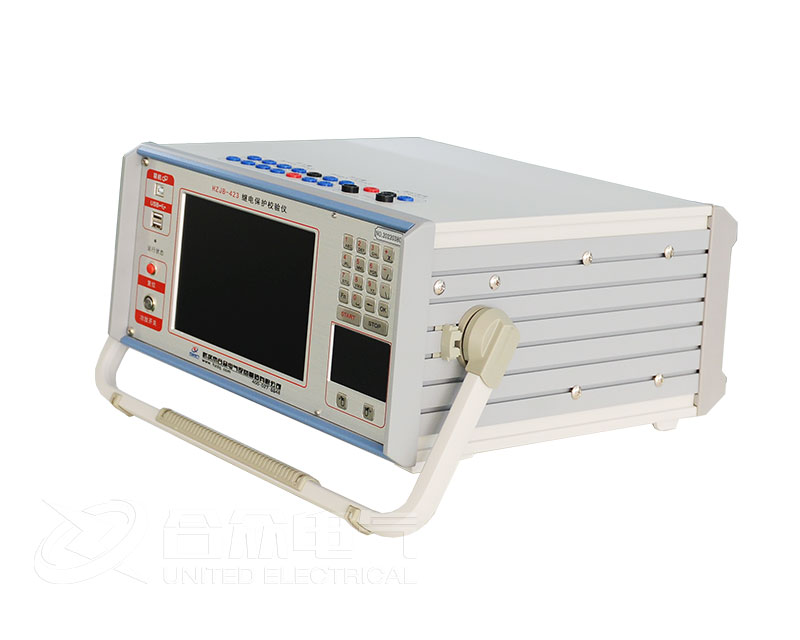

繼電保護校驗儀頻率試驗

頻率試驗單元測試頻率繼電器、低周減載裝置等的動作值、動作時間，以及滑差閉鎖特性。

測試步驟1：選擇輸出通道，設置輸出幅值和相位

在菜單的“輸出設置”子菜單中可分別選擇Ua、Ub、Uc、Ia、Ib、Ic、Ux七個輸出通道，在界面左上部的“輸出幅值”和“輸出相角”的輸入框中輸入交流電壓和電流的輸出值。Ux為第四路電壓通道，只有在Ua、Ub、Uc都被選中，Ux才能被選中。Ux共有五種輸出模式：

+3Uo
-3Uo
三相交流電壓的矢量和；

三相交流電壓矢量和的反相輸出；

+√3x3Uo√3倍的三相交流電壓的矢量和；

-√3x3Uo√3倍的三相交流電壓矢量和的反相輸出；

自定義用戶可設定Ux的幅值和相位但不能改變，因此沒有幅值和相位的步長設置。

測試步驟2：設置頻率參數

在界面的右上部可以設置頻率參數；

初始頻率:做低周保護試驗時，要求“初始頻率”大于保護整定的動作頻率，對于有啟動頻率要求的保護，還應大于保護的啟動頻率，“初始頻率”一般設為50Hz；

做高周切機保護試驗時，要求“初始頻率”小于保護整定的動作頻率，對于有啟動頻率要求的保護，還應小于保護的啟動頻率，“初始頻率”一般設為50Hz；

終止頻率:“終止頻率”可大于“初始頻率”，也可以小于“初始頻率”實際使用時“終止頻率”一般不應小于45Hz，否則可能會造成保護裝置保護閉鎖，影響試驗；

頻率步長:每隔“間隔時間”頻率遞變的數值，一般地，根據測試要求選擇合適的步長，步長越小，動作值的測試精度越高;頻率滑差:試驗頻率的變化速度df/dt，當設置了“頻率步長”或“間隔時間”后，該值會根據這兩個參數自動計算出變化速度;試驗時，這個值不能大于保護整定的df/dt，否則保護總是處于閉鎖狀態，無法試驗；

輸出頻率:顯示試驗時當前輸出的頻率值。

測試步驟3:設置其他參數

動作后行為:可選擇“動作后停止”和“動作后返回”兩種方式;“動作后返回”時，輸出量在從起點一終點的變化過程中，一旦程序確認繼電器動作，則改變變化方向，向起點返回;“動作后停止”時，輸出量在從起點一終點的變化過程中，一旦程序確認繼電器動作，則結束試驗:間隔時間:設置每一次搜索過程結束后保持當前輸出，等待保護動作的時間。一般地，間隔時間的設置應大于保護的動作時間；

測試步驟4:開始試驗

確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗;

單擊“退出試驗”按鈕或鍵盤上的F3快捷鍵可退出試驗。
