絕緣電阻的測量

試驗?zāi)康?

有效發現設備整體受潮和臟污，以及絕緣擊穿和嚴重過熱老化等缺陷。

該項目適用范圍

35kV及以上電容式套管交接、大修后試驗和預防性試驗
試驗時使用的儀器

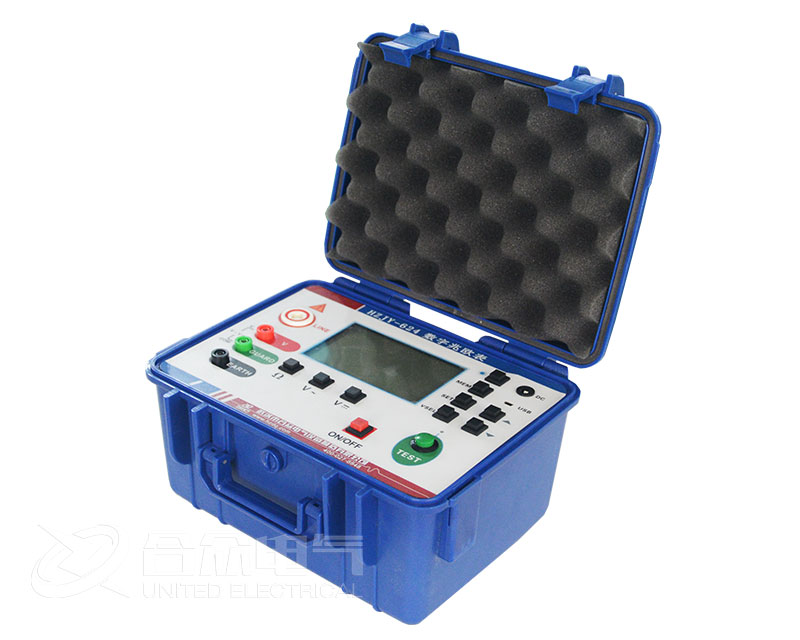

2500V兆歐表

測量步驟

斷開被試品的電源，拆除或斷開對外的一切連線，將被試品接地放電。放電時應用絕緣棒等工具進行，不得用手碰觸放電導線。

用干燥清潔柔軟的布擦去被試品外絕緣表面的臟污，必要時用適當?shù)那鍧崉┫磧簟?

兆歐表上的接線端子“E”是接被試品的接地端的,“工”是接高壓端的,“G是接屏蔽端的。應采用屏蔽線和絕緣屏蔽棒作連接。

將兆歐表水平放穩，當兆歐表轉速尚在低速旋轉時，用導線瞬時短接“L”和“E”端子，其指針應指零。開路時，兆歐表轉速達額定轉速其指針應指“∞”。然后使兆歐表停止轉動，將兆歐表的接地端與被試品的地線連接，兆歐表的高壓端接上屏蔽連接線連接線的另一端懸空(不接試品)，再次驅動兆歐表或接通電源，兆歐表的指示應無明顯差異。然后將兆歐表停止轉動，將屏蔽連接線接到被試品測量部位。
驅動兆歐表達額定轉速，或接通兆歐表電源，待指針穩定后(或60s)，讀取絕緣電阻值。

讀取絕緣電阻后，先斷開接至被試品高壓端的連接線，然后再將兆歐表停止運轉。

斷開兆歐表后對被試品短接放電并接地。

測量時應記錄被試設備的溫度、濕度、氣象情況、試驗日期及使用儀表等。
