變壓器能否安全運行就需要對變壓器進行各項預防性測試，為變壓器的安全運行提供更好的保障。只有經過各項測試試驗，我們才可以檢查變壓器各個部分有沒有達標，比如可以檢查分接開關接觸是否良好;繞組焊接是否完好;繞組或引出線是否完整等。

  運用變壓器直流電阻測試儀進行變壓器繞組的直流電阻測試，看似簡單卻也是在時間上在準確度上要求十分高的項目，它是為了確保變壓器的生產質量和在使用過程中的安全保障以及檢修質量的一個重要手段。

  變壓器直流電阻測試的四種常用測試方法

  1、降壓法直流電阻測試

  這是一種測量直流電阻的最簡單的方法。在被試電阻通以直流電流，用合適量程的毫伏表或伏特表測量電阻上的降壓，然后根據歐姆定律計算出電阻，即為降壓法。

  2、電橋法直流電阻測試

  用電橋法測量時，常采用單臂電橋法和雙臂電橋等專門測量直流電阻的儀器。被測電阻10Ω以上時，采用單臂電橋;被測電阻1Ω及以下時，采用雙臂電橋。對于小容量變壓器，單臂電橋可采用4.5V以上的干電池作為電源，雙臂電橋采用1.5～2V的多節并聯干電池或蓄電池作為電源，直接測量變壓器繞組直流電阻。

  3、助磁法直流電阻測試

  該方法是強迫鐵芯磁通迅速飽和，從而降低自感效應，減少測量時間。

  (1)用大容量直流電源，增加測量電流的值。如用2只190Ah的蓄電池，通40A的電流，測量250MVA/500kV自耦變壓器中壓繞組的直流電阻值，每個分接只需1～2min。

  (2)將高壓、低壓繞組串聯起來通上電流，采用同相位和同極性的高壓繞組助磁。由于高壓繞組匝數遠比低壓繞組多，用較小的電流值使鐵芯飽和。如一臺360MVA/220kV變壓器。鐵芯為五柱式，低壓繞組為三角形聯接，通10A電流，在15min內就可以同時測出一相的高壓、低壓繞組的電阻值。

  (3)采用恒壓恒流源法的直阻測量儀法。它利用電子電路實現自動調節，在極短時間內把穩壓源平穩地入穩流源，而且輸出電流最大達40A，適用于各類變壓器測量。如果高、低壓繞組同時測量，解決了三相五柱式大容量變壓器直流電阻測量的困難。

  4、消磁法直流電阻測試

  和上面講的助磁法相反，消磁法力求通過鐵芯的磁通為零。使用的方法有以下兩種：

  (1)零序阻抗法。該方法僅適用于三柱鐵芯YN聯接的變壓器。將三相繞組并聯起來同時加電流，由于磁通需經過氣隙閉合，磁路的磁阻增大，繞組的電流隨之減小，達到測量電阻時間短的目的。

  (2)磁通勢抵消法。試驗時除被繞組加電流外，非被測繞組中也通電流，使兩者產生的磁通勢大小相等而方向相反，達到相互抵消，使鐵芯中磁通趨近與零，繞組中的電感量降到最小值達到縮短測試時間和目的。如對一臺120MVA/220kV三相五柱式變壓器采用消磁法和恒流法測量高、中、低壓繞組的直流電阻測量，3min達到穩定。比單用恒流法縮短充電時間10倍以上。

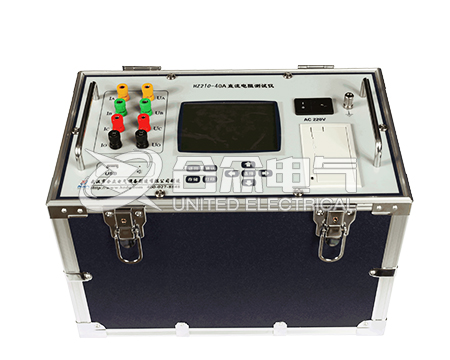

  武漢市合眾電氣生產的HZ210系列直流電阻測試儀，具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。HZ210系列直流電阻測試儀，可快速測量電力變壓器及大型電機等，各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口直流電阻測試等多項變壓器測試及試驗。
