一、產品概述：
電纜路徑識別探測儀 HZDL-713 智能電纜路徑測試儀，是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。
二、功能特點：

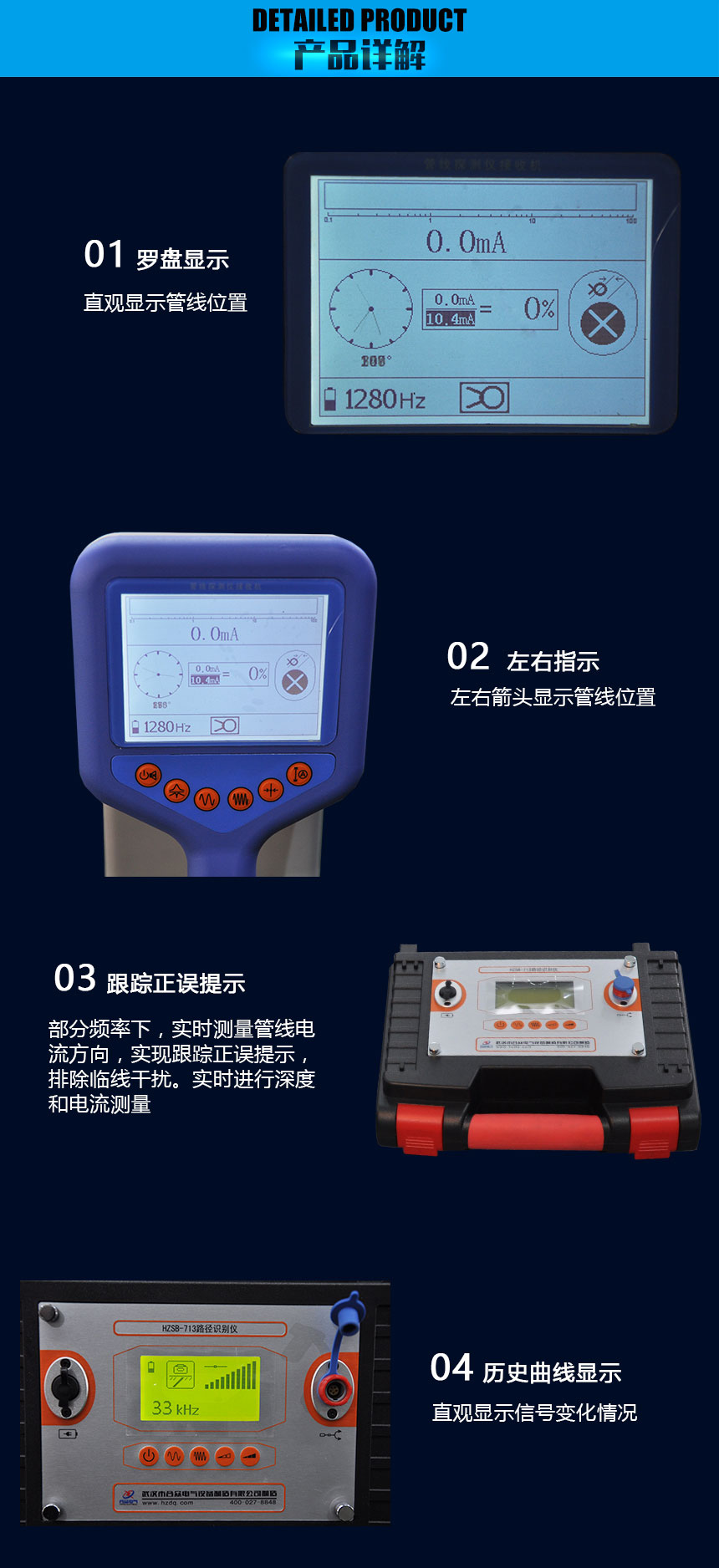

羅盤顯示：直觀顯示管線位置。
左右指示：左右箭頭顯示管線位置。
跟蹤正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
實時進行深度和電流測量。
歷史曲線顯示：直觀顯示信號變化情況。
唯一性鑒別：卡鉗(選配件)鑒別可明確給出鑒別結果，聽診器(選配件)鑒別在不方便使用卡鉗時使用。
接地故障查找：使用A字架(選配件)可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
多種探測頻率：主動探測和被動探測。

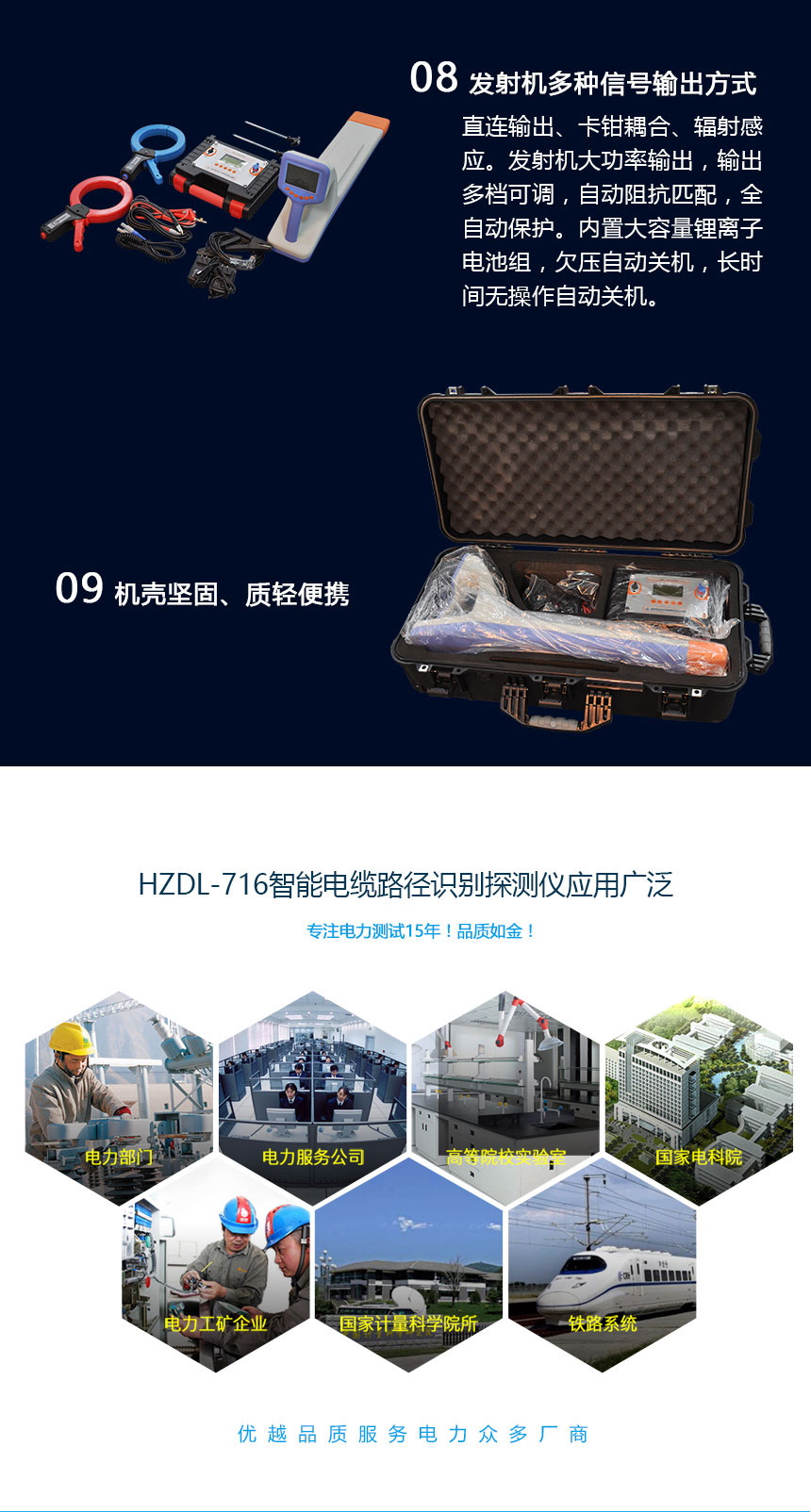

發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
機殼堅固、質輕便攜。

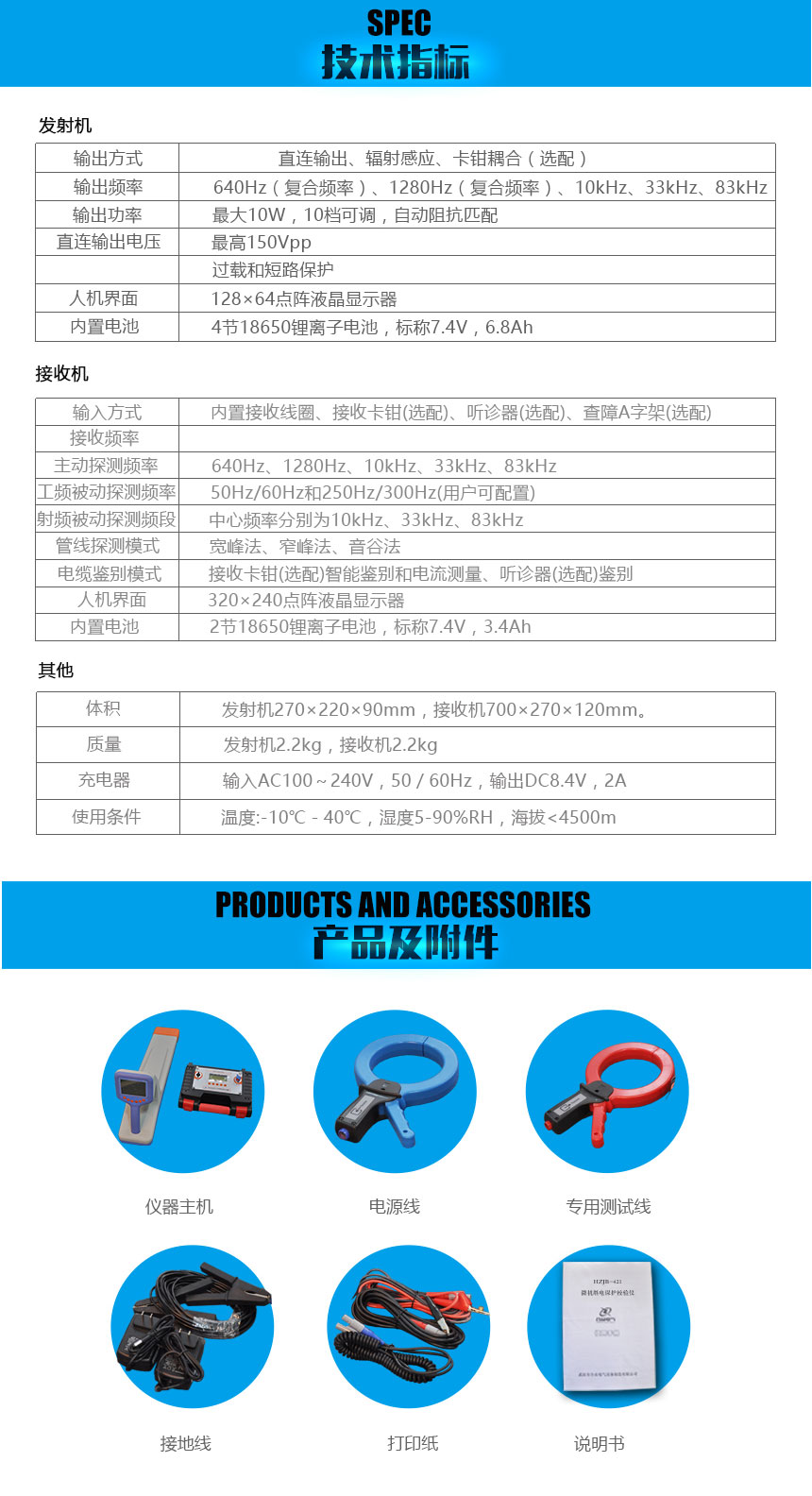

發射機：
1. 輸出方式：直連輸出、輻射感應、卡鉗耦合(選配)。
2. 輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)、10kHz、33kHz、83kHz。
3. 輸出功率：最大10W，10檔可調，自動阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界面：128×64點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
1. 輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2. 接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。
1. 管線探測模式：寬峰法、窄峰法、音谷法。
2. 電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
3. 人機界面：320×240點陣液晶顯示器。
4. 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
其他：
1. 體積：發射機270×220×85mm，接收機700×270×120mm。
2. 質量：發射機2.2kg，接收機2.2kg。
3. 充電器：輸入AC100～240V，50/60Hz，輸出DC8.4V，2A。
4. 使用條件：溫度:-10℃-40℃，濕度5-90%RH，海拔<4500m。
| 名稱 | 數量 | 單位 |
| 發射機直連輸出線 | 1 | 條 |
| 接地釬 | 2 | 只 |
| 接地延長線 | 1 | 條 |
| 充電器 | 2 | 只 |
選配附件：（訂貨時須特別指定，未指定默認不選配）
| 名稱 | 數量 | 單位 |
|
接收機附件連接線纜 |
|
條 |
| 發射機附件輸出線纜 |
|
只 |
| 發射卡鉗 |
|
只 |
| 接收卡鉗 |
|
只 |
| A字架 |
|
套 |
| 微型聽診器 |
|
套 |
| 長桿聽診器 |
|
套 |
| 長桿聽診器探測桿 |
|
只 |
